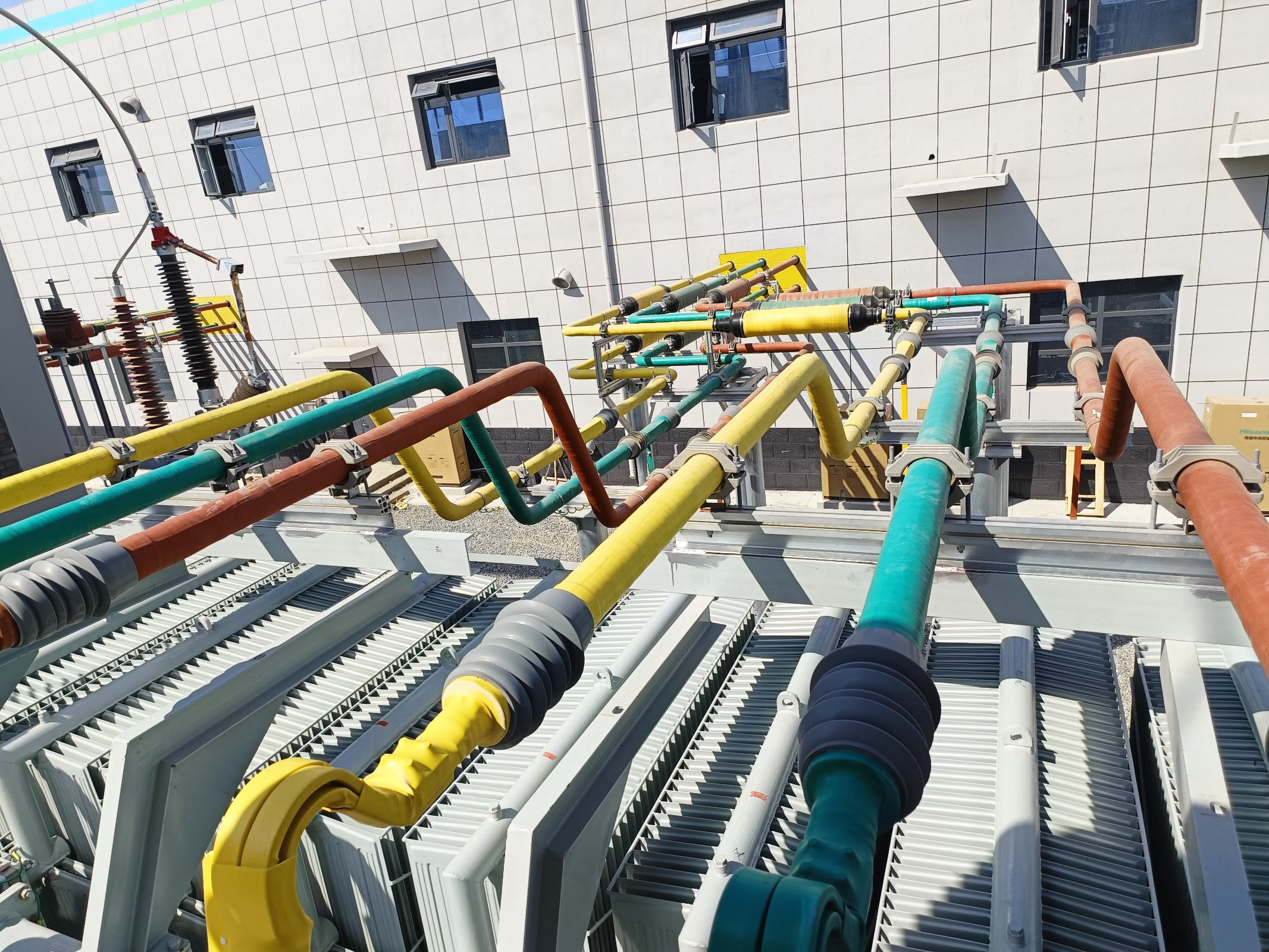

全绝缘管型母线
绝缘管型母线，以其出色的机械强度、载流量以及优越的绝缘性能，在电力、石化等多个行业得到了广泛应用。那么，这种母线的内部结构究竟是怎样的？接下来，我们将深入探讨绝缘管型母线的内部结构、独特特点，以及安装时必须注意的事项和连接方法。
一、绝缘管型母线结构概览
母线，作为电力系统配电装置中的核心连接导体，承担着电能汇集、分配和传输的重任。其性能的优劣，直接关系到电力系统运行的稳定性和可靠性。相较于传统的电缆母线、矩形母线或封闭母线，绝缘管型母线展现出了卓越的载流量、低集肤效应、低温升、高允许应力等特性。同时，其安全防触电设计、稳固的抗震性能以及便捷的安装方式，更是免除了维护的烦恼，使得其应用愈发广泛。
绝缘管型母线其载流导体通常选用高品质、高纯度的T2Y空心紫铜管，铜含量至少达到99.90%，确保了卓越的导电性能。
再来看主绝缘层，可以采用环氧树脂或三元乙丙胶等，具有出色的电气性能和化学稳定性，介电损耗小，同时具备阻燃、抗老化等特性，确保了长达30年以上的使用寿命。
此外，绝缘管型母线还配备了高强度的编制铜网带作为金属屏蔽层，以及聚烯烃高分子聚合物绝缘护套作为外套保护层。每段管型母线的接头处都设置了屏蔽筒接地层，以确保安全有效接地，维持电势为零，从而避免磁涡流现象的产生。
二、绝缘管型母线的独特优势
绝缘管型母线相较于传统的电力电缆或铜排母线，展现出以下显著优点：
高载流量：其空心的铜载流导体拥有更大的表面积，同时电流密度和电场分布更为均匀，阻抗更小。这使得绝缘管型母线能够支持高达8000A的额定传输电流，非常适合工作电流大的供电系统。
卓越的电气与化学稳定性：导体外部包裹的聚烯烃高分子聚合物绝缘护套，不仅电气性能出色，还具有优异的化学稳定性。其低损耗、阻燃和耐老化的特性，确保了母线在各种环境下的稳定运行。
出色的散热与低损耗：由于母线导体为空心结构，内径风道自然风冷，使得导电铜管的集肤效应系数接近，从而降低了交流电阻和功率损失。这种设计提高了单位截面的有效载流量，使得损耗远低于常规矩形导体。

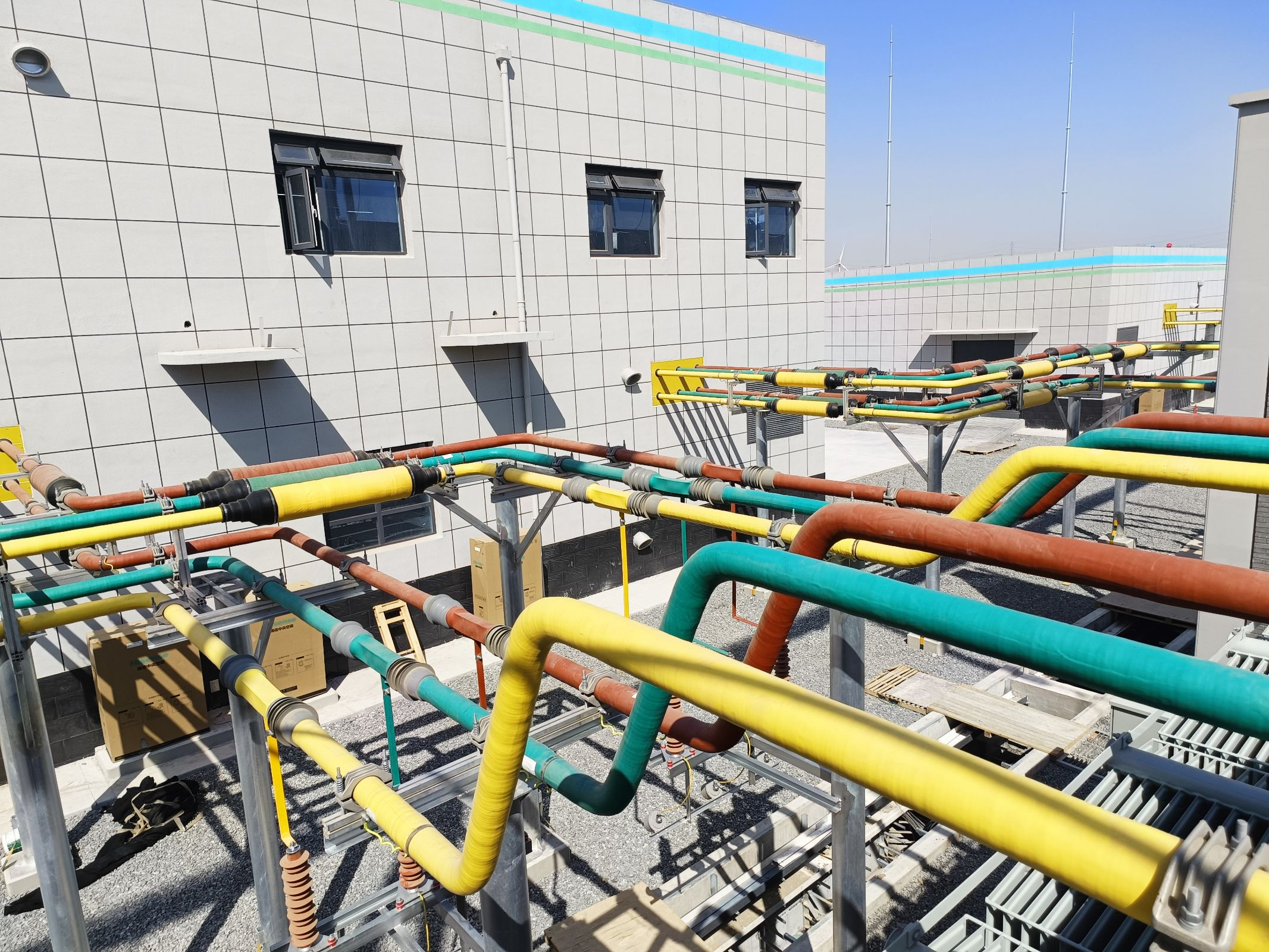

强大的机械与电气性能：绝缘管型母线能够承受更大的短路电流冲击，最大支撑跨距可达9米。其直接固定在钢结构桁架或混凝土支架上的设计，赋予了它出色的抗震动性能。
高可靠性与长寿命：封闭、屏蔽和绝缘的设计，以及内置的金属接地层，为运行提供了高度安全保障。同时，它消除了外界潮气、灰尘及外物所引起的接地和相间短路故障，确保了长期稳定运行。
简便的安装与维护：与常规电缆相比，绝缘管型母线的一次性安装成型特性大大简化了安装过程，且终身免维护，为用户节省了大量时间和成本。
三、在安装施工过程中，需要注意以下几点：

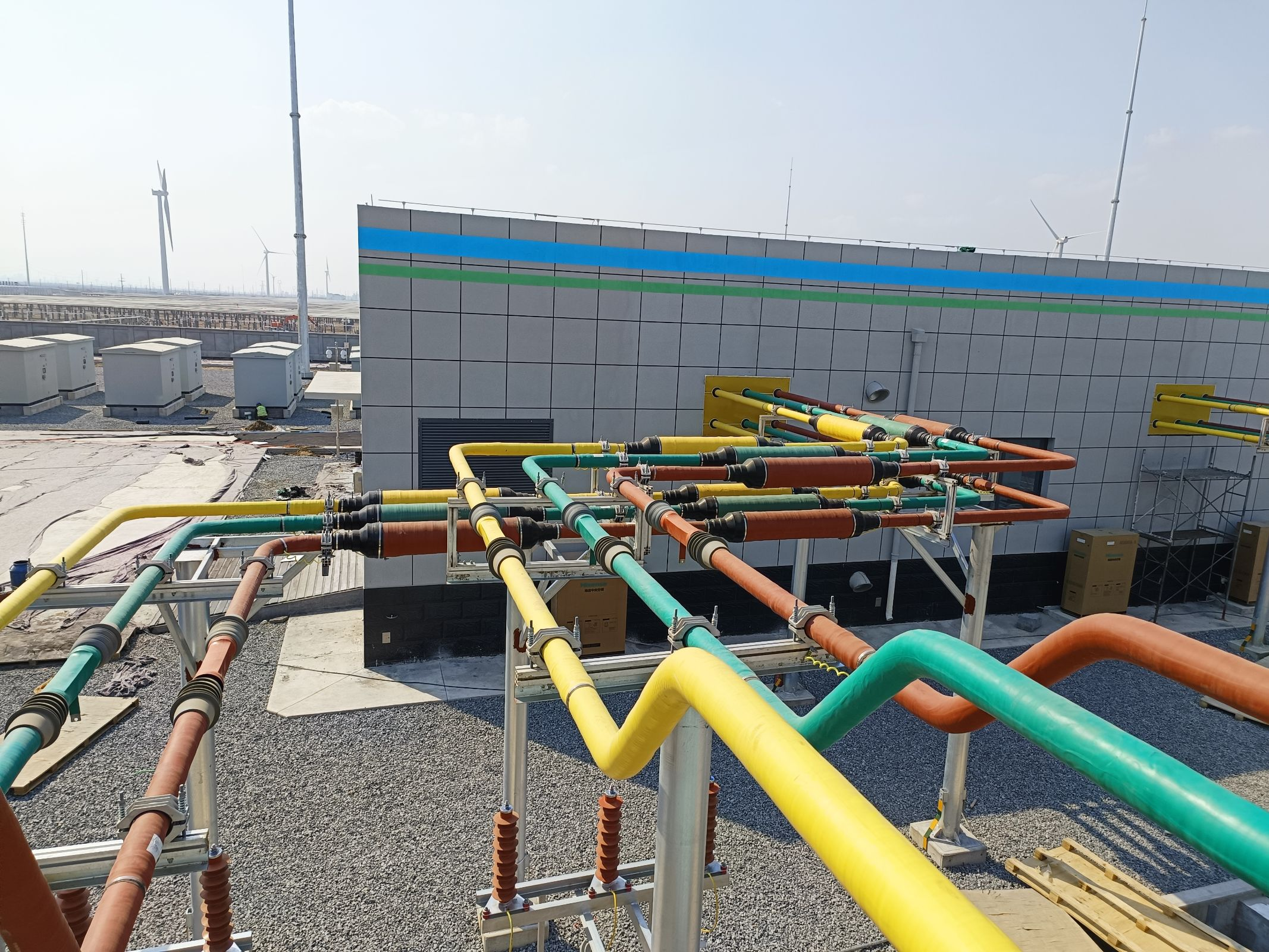

精确测量与合理设计：现场测量是关键，它决定了管型母线的走向路径和支撑桁架的布置位置。准确的设计施工图纸和施工方案是成功安装的基础。
连接方式的选择：管型母线与终端电气设备的连接方式至关重要。常用的连接方式包括铜带式和铜排式。铜带式连接通过螺栓将软编织铜带与电气设备端部连接，这种软连接方式可以有效避免设备运行震动对母线的影响，并修正土建安装偏差。
铜排式连接：这种连接方式是将管型母线端部通过螺栓与矩形铜排直接与电气设备端部相连，属于硬连接。相较于软连接，它对测量和安装精度的要求更为严格，且现场施工偏差的修正也更为困难。
